產品特點Product feature

01立柱、發振筒采用高強度滑軌連接設計,確保焊接強度下壓回升機械高強度和高精密度
02集成多種焊接控制技術
03底模水平調節(選配:XY焊接平臺)
04全閉環伺服行程控制系統,精密度5μm
05數位化控制壓力觸感檢測套件
06故障自我檢測功能,可檢視機身各項開關功能
07數據導出:自帶儲存或傳送焊接資料,數據智能追蹤,無縫對接MES系統,與PC連線套件
產品參數Product Parameters

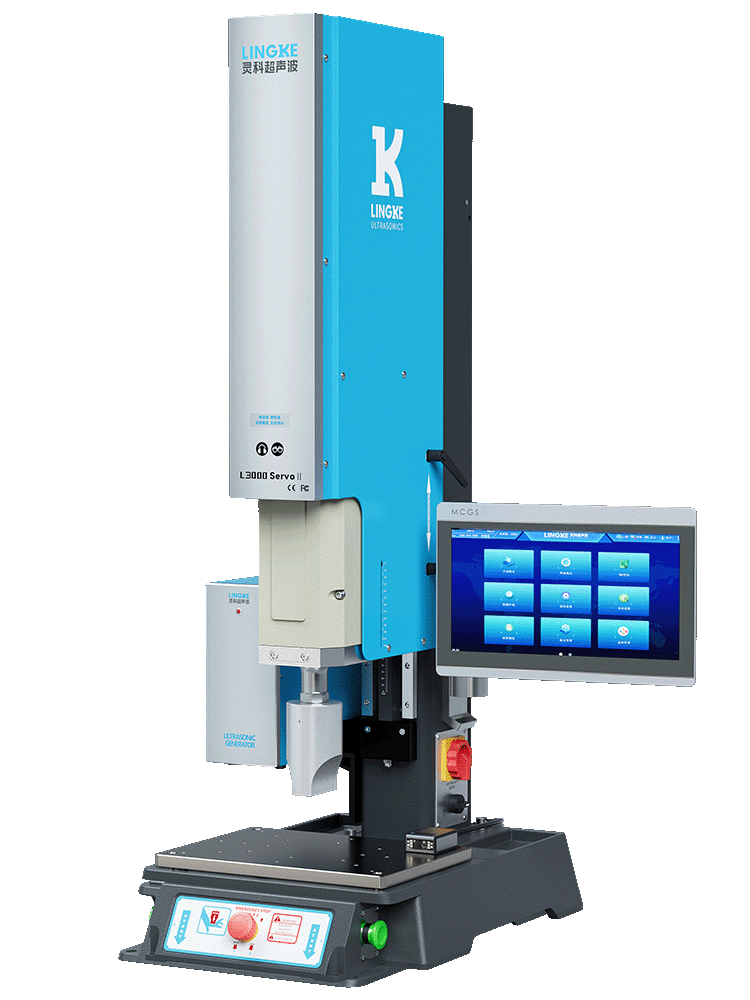

機器型號L3000 Servo Ⅱ
頻率15/20kHz
額定功率對應表格
輸入電壓AC220V
焊頭行程100mm
機身行程370mm
輸出時間0.001-9.99s
最大壓力3000N
焊接面積?170mm
操作開關雙手啟動
壓機尺寸見表格
外形尺寸見表格
技術規格technical specifications
機型 Model  | L3000   Servo II  | ||||
頻率 Frequency  | 20kHz  | 15kHz  | |||
功率 Power  | 2000W  | 3000W  | 3000W  | 4000W  | |
輸入電壓 Input Voltage  | AC220V  | AC220V  | AC220V  | AC220V  | |
焊頭行程 Horn Stroke  | 100mm  | 100mm  | 100mm  | 100mm  | |
機身行程 Machine journey  | 370mm  | 370mm  | 370mm  | 370mm  | |
輸出時間 Output Time  | 0.001 -9.999S  | 0.001-9.999S  | 0.001-9.999S  | 0.001-9.999s  | |
焊接面積 Welding Capability  | Φ 170mm  | Φ 260mm  | Φ 260mm  | Φ 330mm  | |
操作開關 Opening Switch  | 雙手啟動,前部有緊急制動,也可附加外部開關  | ||||
外形尺寸 Size(mm)  | 壓機 Press  | 680×400×1656  | |||
電箱 (數字化機型) Generator (DigitalType)  | 436×124×270  | ||||
凈重 Weight  | 壓機  Press | 162.5kg | |||
| 電箱 (數字化機型) Generator (DigitalType) | 8.5kg | ||||
產品功能Product FUNCTION
控制精度:
4段實際壓力控制(精度1N),時間精度1ms
5種智能管理:
振幅管理、 品質管理、配方管理、數據導出、安全管理
5種觸發模式:
時間觸發、 行程觸發、 壓力觸發、 外部觸發、從源起算時間
4種壓力控制:
觸發壓力控制、焊接壓力控制、冷卻壓力控制、焊接分壓控制
4種焊接應用模式:
掃碼焊接模式、自動化流水線模式、歐洲安全模式、脈沖模式
智能控制反饋功能:
故障自我檢測功能、 實時自動追頻功能、 鎖頻功能、電路恒壓功能
物聯功能:
支持WiFi/4G無線網絡連接、RS232/485數據對接、云端數據管理、遠程協助、打印機輸出
8種操作模式:
手動模式、 時間模式、 能量模式、 絕對行程模式、相對行程模式、多行程模式、超聲波停振模式、Xn模式
